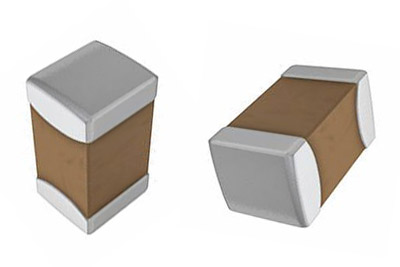

順絡CC1206KKX7RBBB104是一款采用X7R介質的1206貼片陶瓷電容，其額定電壓為10V，容量為0.1μF(104)，適用于高頻電路中的去耦或?yàn)V波場景。然而，X7R介質電容在高頻應用中可能因介質損耗和等效串聯電阻(ESR)導致信號衰減或發熱。以下從材料特性、電路設計及工藝優化三方面提出降低高頻損耗的解決方案。

一、材料特性與選型優化

X7R介質電容的容量溫度系數為±15%(-55℃~+125℃)，但其介質損耗因數(DF)通常在0.02左右，高頻下ESR會顯著增加。為降低損耗，可采取以下措施：

替換為低損耗介質：若電路對損耗敏感，可考慮選用NPO(COG)介質電容(如順絡NPO系列)，其DF可低至0.001以下，且容量溫度系數極低(±30ppm/℃)，適合高頻振蕩或耦合場景。

選擇高電壓型號：CC1206KKX7RBBB104額定電壓為10V，若電路工作電壓較低(如3.3V)，可選用更高電壓等級的同規格電容(如25V)，以降低電場強度對介質損耗的影響。

二、電路設計與布局優化

高頻損耗的降低需結合電路拓?fù)渑cPCB布局：

并聯低ESR電容：在CC1206KKX7RBBB104旁并聯一顆小容量NPO電容(如10pF~100pF)，利用NPO電容的低ESR特性覆蓋高頻段，而X7R電容負責中低頻濾波，形成寬頻帶低阻抗路徑。

縮短高頻回路路徑：電容的安裝位置應盡量靠近芯片電源引腳，減少引線電感。例如，在數字電路中，0.1μF電容與10nF NPO電容并聯時，需確保兩者引腳長度均小于3mm，以降低寄生電感對高頻阻抗的影響。

避免熱耦合：高頻電容易因發熱導致?lián)p耗增加，需遠離大功率元件(如功率MOS管、電感)，并保持至少5mm間距。

三、工藝與測試驗證

優化焊接工藝：回流焊溫度曲線需嚴格控制在245℃±5℃(峰值)，避免高溫導致電容內部電極損傷，進而增加ESR。焊接后需進行X-Ray檢測，確保無空焊或短路。

高頻阻抗測試：使用網絡分析儀測試電容在100MHz~1GHz頻段的阻抗特性，驗證其是否滿足設計要求。例如，CC1206KKX7RBBB104在100MHz時的阻抗應低于1Ω，若實測值偏高，需檢查PCB布局或更換電容型號。

熱設計驗證：通過紅外熱成像儀監測電容表面溫度，確保其在最大工作電流下溫升不超過15℃。若溫升過高，可增加散熱焊盤或改用更高耐溫等級的電容(如X7R 150℃型號)。

四、替代方案與成本平衡

若CC1206KKX7RBBB104仍無法滿足高頻損耗要求，可考慮以下替代方案：

MLCC與鉭電容混合使用：在電源濾波中，用鉭電容(如AVX TPS系列)負責低頻大容量儲能，MLCC負責高頻去耦，但需注意鉭電容的耐壓降額(通常為額定電壓的50%)。

薄膜電容替代：對于超高頻場景(如GHz級)，可選用聚丙烯薄膜電容(如EPCOS B32674系列)，其DF可低至0.0001.但成本較高。

通過材料選型、電路優化及工藝控制，可顯著降低順絡CC1206KKX7RBBB104在高頻應用中的損耗，提升電路性能與可靠性。
