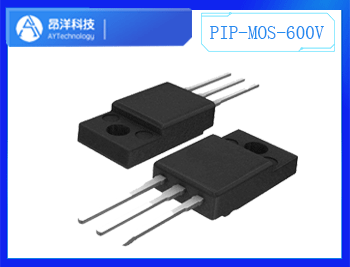

MOS管(金屬氧化物半導體場效應晶體管)是現代電子設備中最常用的半導體器件之一。它通過電場效應控制電流的導通與截止，廣泛應用于放大、開關和信號處理等電路中。MOS管根據溝道類型的不同，主要分為N溝道和P溝道兩種。昂洋科技將詳細解析這兩種MOS管的工作原理及其區別：

MOS管的基本結構

MOS管由三個主要部分組成：

柵極（Gate）：金屬電極，與半導體之間通過一層薄氧化層(SiO?)隔離，用于控制溝道的形成。

源極（Source）和漏極（Drain）：分別位于半導體材料的兩端，是電流的輸入端和輸出端。

襯底（Substrate）：MOS管的基底材料，通常是硅(Si)，分為N型或P型。

N溝道MOS管的工作原理

N溝道MOS管的襯底為P型半導體，源極和漏極為N型半導體。其工作原理如下：

柵極電壓控制：當柵極施加正電壓時，會在柵極下方的氧化層中產生電場，吸引P型襯底中的電子到表面，形成一層N型導電溝道。

溝道形成：當柵極電壓超過閾值電壓(Vth)時，N型溝道完全形成，連接源極和漏極，允許電流通過。

電流方向：電流從漏極流向源極，電子是主要的載流子。

P溝道MOS管的工作原理

P溝道MOS管的襯底為N型半導體，源極和漏極為P型半導體。其工作原理如下：

柵極電壓控制：當柵極施加負電壓時，會在柵極下方的氧化層中產生電場，吸引N型襯底中的空穴到表面，形成一層P型導電溝道。

溝道形成：當柵極電壓低于閾值電壓(Vth)時，P型溝道完全形成，連接源極和漏極，允許電流通過。

電流方向：電流從源極流向漏極，空穴是主要的載流子。

N溝道和P溝道MOS管的主要區別在于載流子類型、柵極電壓極性和電流方向。N溝道MOS管因其低導通電阻和高開關速度，更適合高頻和高效率的應用;而P溝道MOS管則因其獨特的電壓控制特性，常用于高側開關和電源管理電路。在實際電路中，N溝道和P溝道MOS管常常互補使用，例如在CMOS(互補MOS)電路中，兩者結合可以實現低功耗和高性能的設計。理解這兩種MOS管的區別，有助于更好地選擇和應用它們以滿足不同的電路需求。
