通過焦耳定律我們知道，導線阻值越大發熱量就越大，當我們使用電動機時，電流通過線圈運動產生機械能，而其中有很大一部分電能會通過線圈本身發熱而耗掉，這個時候為減少損耗，一些大型器件需要用到超低阻值貼片電阻。

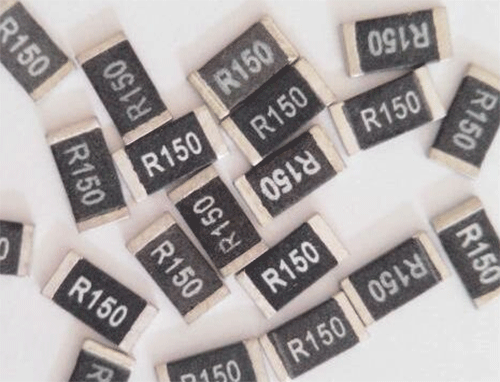

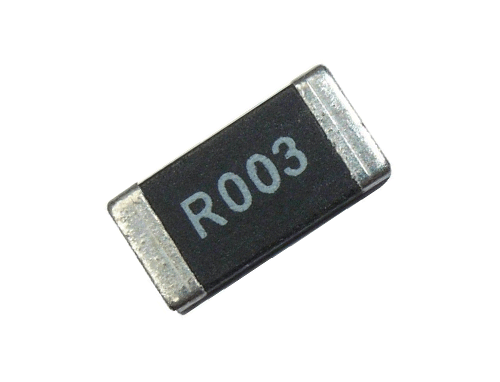

　　一、超低阻值貼片電阻詳解

　　超低阻值貼片電阻阻值范圍為10~1000mΩ，國內主要的品牌有風華高科、國巨、三星、TDK等。

　　1、封裝尺寸：超低阻值貼片電阻封裝有小尺寸0603、0805和大尺寸1206、1210、1812、2010、2512封裝。封裝與尺寸的對應關系請參看超低阻值貼片電阻規格書。

　　2、額定功率：1/16W~1W。0402封裝高壓電阻的功率從1/16W,2512封裝電阻1W。

　　3、阻值范圍：目前風華高科主要生產阻值范圍在10~1000mR的超低阻值貼片電阻，超過這一阻值范圍如果采購量較大可申請訂制生產或選擇其他系列電阻產品。(R是Ω單位的簡寫;注意常規阻值僅生產E-24系列，量大可定制。)。其中0402封裝阻值范圍是50mΩ~1Ω;0603和0805封電阻阻值范圍是20mΩ~1Ω;1206~2512封裝阻值范圍是10mΩ~1Ω。

　　4、超低阻值貼片電阻的溫度系數：超低阻貼片電阻的溫度系數與電阻的阻值范圍和精度范圍均有對應關系，這主要是貼片電阻的生產工藝決定的，具體對應關系如下表所示：

　　5、阻值精度范圍：±1%;±2%;±3%;J=±5%;K=±10%;M=±20% (注意：超低阻值貼片電阻比常規貼片電阻比多了個20%精度的選擇。)

　　6、ROSH：符合歐盟Rosh標準。

　　二、超低阻值貼片電阻購買須知

　　1、電阻器表面保護膜覆蓋完好且難以脫落，表面平整。

　　2、電阻器引出端電極覆蓋均勻、鍍層較難脫落，且平整、無裂痕、針孔、變色。

　　3、電阻器芯片無裂痕，標志可辨。

　　三、規格與型號命名方法

　　對超低阻值貼片電阻的規格命名與普通厚膜貼片電阻有一定的區別,下面，我們通過具體型號作為例子來說明風華該系列電阻的規格和命名規則：

　　R S 03 M R047 F T L

　　1、R：貼片電阻的產品代號;

　　2、S：提升功率系列：通過新技術提高貼片電阻的額定功率，比2002年之前的電阻功率指標有較大增加。具體來說。

　　3、0603封裝，該電阻實際尺寸為——長1.6mm 寬0.8mm 高度0.4mm，需要注意的是超低阻值貼片電阻封裝在風華的產品命名規則中，一般是用封裝的后兩個數字代替，如：03代表0603,12代表2512，因1210和2010兩個封裝的后兩個數字相同，因此將1210封裝代號不再簡寫。將10特指2010封裝。

　　4、 M：溫度系數為±100~500ppm/℃，具體溫度系數與阻值范圍有一一對應關系，相見超低阻值貼片電阻溫度系數說明。

　　5、R047：阻值為0.047R(歐姆);貼片功率電阻的阻值表示方法與常規厚膜貼片電阻表示法完*相同，都是三位和四位表示發，000表示跨接電阻(0歐姆電阻)，用R代替小數點。相見貼片電阻阻值表示法。

　　±5% 范圍內;如果是F表示精度為1%;其他精度代號的含義：F=1%;G=±2%;K=±10%;M=±20%;

　　7、T：編帶包裝

　　8、L：整體低鉛，鉛含量≤1000ppm;G表示整體無鉛，鉛含量≤100pm;

　　四、超低阻值貼片電阻特點

　　Ω超低阻值

　　體積小、重量輕。

　　適應再流焊與波峰焊。

　　電性能穩定，可靠性高。

　　裝配成本低，并與自動裝貼設備匹配。

　　機械強度高、高頻特性優越。

　　符合ROHS指令要求。
